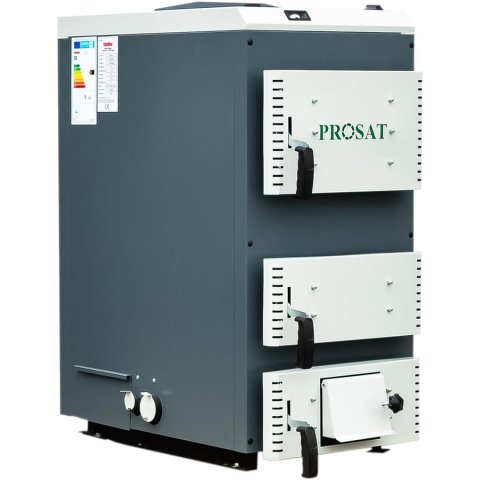

Vytápěcí kotel na dřevo PROSAT DS BIO 15 kW

Výkon 15 kW, Třída kotle 5, Základní palivo dřevo

Kotel na dřevo PROSAT DS BIO 15 kW

Možnost dokoupit REGULÁTOR TAHU cena 800,- Kč (nutné uvést v poznámce při nákupu)

Kotel PROSAT DS BIO je nová generace kotlů s ručním přikládáním paliva moderní konstrukce, je uzpůsobena pro spalování pevných paliv: polena listnatých stromů, což je zplyňovací kotel. Kotel má konstrukci, která má dvě samostatné komory. V jedné komoře probíhá proces odplyňování paliva, zatímco v druhé keramické komoře probíhá proces spalování plynu. Má velkou nakládací komoru, kovokeramický hořák a výměník s vertikálním uspořádáním spalinových cest, ve kterém jsou instalovány spalinové turbulátory. Je také vybaveno spínačem tahu pro usnadnění zapalování (krátká cirkulace výfukových plynů). Do spalovací komory a keramické trysky je přiváděn vzduch s možností regulace primárního i sekundárního vzduchu. Hořák má kovovou přepážku s přívodem sekundárního vzduchu. Tento vzduch je zodpovědný za dodávku kyslíku pro spalování v keramickém vířivém hořáku.

Kotel je možné instalovat do otevřeného nebo uzavřeného systému po instalaci příslušných ochran popsaných v návodu.

Těleso kotle je vyrobeno z oceli tloušťky 4 a 6 mm. Skládá se z popelníku, pece a konvekční části.

Popelník je umístěn ve spodní části kotle (pod roštem) a je komorou, kde se shromažďuje popel.Je vybaven zásuvkou, která usnadňuje vynášení popela jeho vytahováním přes popelníková dvířka. Dvířka jsou vybavena vzduchovou klapkou sloužící k regulaci přívodu základního vzduchu do spalovací komory.

Topeniště je zespodu ohraničeno litinovým roštem, na kterém probíhá proces spalování paliva (zplyňování). V zadní části topeniště (spalovací) komory je keramický hořák složený z několika keramických tvarovek. Tyto součásti mohou vyžadovat pravidelnou výměnu kvůli vysoké tepelné zátěži. Topeniště je uzavřeno obslužnými dvířky (přikládací dvířka), kterými je palivo přiváděno ručně. V přikládacích dvířkách je kontrolní otvor komínového tahu.

Konvekční část je soustava vertikálních vodních kanálů střídajících se s kanály spalin. V posledním spalinovém kanálu jsou turbulátory, které způsobují turbulenci proudění spalin a tím jej zpomalují a zintenzivňují výměnu tepla. Toto potrubí je napojeno na kouřovod, který spojuje kotel s komínovým systémem. V horní konvekční části jsou čisticí dvířka sloužící k odstranění usazenin sazí.

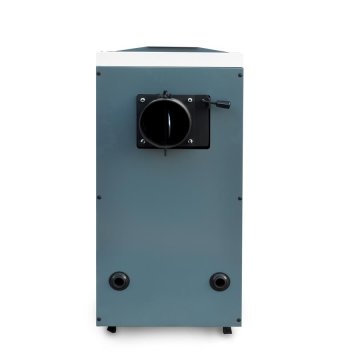

Kotel má závitové připojení: přívod, zpátečka a vypouštění. V horní části kotle jsou přípojky napájecí vody a dole na zadní nebo boční straně kotle přípojky zpátečky a odvodu.

Tepelná izolace je vyrobena z minerální vlny umístěné v kazetách z ocelových plechů, případně oboustranně práškově lakovaná. Izolace zabraňuje tepelným ztrátám a zajišťuje bezpečnou teplotu vnějšího povrchu. Všechna dvířka jsou tepelně izolována keramickými deskami, styk dvířek s korpusem je tvořen keramickou šňůrou.

Konstrukce kotle:
