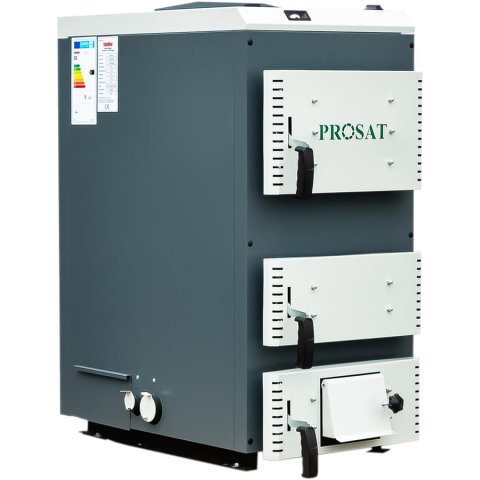

Vytápěcí kotel na dřevo PROSAT DS BIO 9 kW

Kód:
gpc-942930
Expedice:
skladem

Vytápěcí kotel na dřevo PROSAT DS BIO 9 kW

Kotel na dřevo PROSAT DS BIO 9 kW

Možnost dokoupit REGULÁTOR TAHU cena 800,- Kč (nutné uvést v poznámce při nákupu)

Kotel PROSAT DS BIO je nová generace kotlů s ručním přikládáním paliva moderní konstrukce, je uzpůsobena pro spalování pevných paliv: polena listnatých stromů, což je zplyňovací kotel. Kotel má konstrukci, která má dvě samostatné komory. V jedné komoře probíhá proces odplyňování paliva, zatímco v druhé keramické komoře probíhá proces spalování plynu. Má velkou nakládací komoru, kovokeramický hořák a výměník s vertikálním uspořádáním spalinových cest, ve kterém jsou instalovány spalinové turbulátory. Je také vybaveno spínačem tahu pro usnadnění zapalování (krátká cirkulace výfukových plynů). Do spalovací komory a keramické trysky je přiváděn vzduch s možností regulace primárního i sekundárního vzduchu. Hořák má kovovou přepážku s přívodem sekundárního vzduchu. Tento vzduch je zodpovědný za dodávku kyslíku pro spalování v keramickém vířivém hořáku.

Kotel je možné instalovat do otevřeného nebo uzavřeného systému po instalaci příslušných ochran popsaných v návodu.

Těleso kotle je vyrobeno z oceli tloušťky 4 a 6 mm. Skládá se z popelníku, pece a konvekční části.

Popelník je umístěn ve spodní části kotle (pod roštem) a je komorou, kde se shromažďuje popel.Je vybaven zásuvkou, která usnadňuje vynášení popela jeho vytahováním přes popelníková dvířka. Dvířka jsou vybavena vzduchovou klapkou sloužící k regulaci přívodu základního vzduchu do spalovací komory.

Topeniště je zespodu ohraničeno litinovým roštem, na kterém probíhá proces spalování paliva (zplyňování). V zadní části topeniště (spalovací) komory je keramický hořák složený z několika keramických tvarovek. Tyto součásti mohou vyžadovat pravidelnou výměnu kvůli vysoké tepelné zátěži. Topeniště je uzavřeno obslužnými dvířky (přikládací dvířka), kterými je palivo přiváděno ručně. V přikládacích dvířkách je kontrolní otvor komínového tahu.

Konvekční část je soustava vertikálních vodních kanálů střídajících se s kanály spalin. V posledním spalinovém kanálu jsou turbulátory, které způsobují turbulenci proudění spalin a tím jej zpomalují a zintenzivňují výměnu tepla. Toto potrubí je napojeno na kouřovod, který spojuje kotel s komínovým systémem. V horní konvekční části jsou čisticí dvířka sloužící k odstranění usazenin sazí.

Kotel má závitové připojení: přívod, zpátečka a vypouštění. V horní části kotle jsou přípojky napájecí vody a dole na zadní nebo boční straně kotle přípojky zpátečky a odvodu.

Tepelná izolace je vyrobena z minerální vlny umístěné v kazetách z ocelových plechů, případně oboustranně práškově lakovaná. Izolace zabraňuje tepelným ztrátám a zajišťuje bezpečnou teplotu vnějšího povrchu. Všechna dvířka jsou tepelně izolována keramickými deskami, styk dvířek s korpusem je tvořen keramickou šňůrou.

Tepelný výkon 9 kW
Váha 270 kg
Ekodesign (Ekodesign) +
Třída kotle (303-5:2012) 5
vodní kapacita 63 l
Výška 940 mm
Šířka 480 mm
Hloubka 800 mm
Minimální doporučený objem akumulačních nádrží výrobcem 450

Technická data

Data ehm DS BIO 9 DS BIO 15 DS BIO 20
Jmenovitý tepelný výkon [kW] 9 15 20
Hořlavost [h] 5
Topná plocha kotle [m 2 ] 1.5 1.9 2.4
Kapacita vody v kotli [L] 63 70 80
Přibližná velikost vyhřívané plochy [m 2 ] 120 160 220
Třída kotle podle PN-EN 303-5:2012 [-] ekodesign
Účinnost [%] 89
Kapacita nabíjecí komory [kg] 14 20 25
Maximální výstupní teplota [°C] 85
Minimální výstupní teplota [°C] 55
Průměrná teplota spalin [°C] 145
Maximální teplota vody zásobující vyrovnávací nádrž [°C] 85
max. přípustný pracovní tlak [MPa] 0,2
Zkušební tlak [MPa] 0,35
Nutný tah spalin [mbar] 0,2 0,25
Doporučená kapacita vyrovnávací nádrže [L] 450 700 1000
Průřez komína min. [cm 2 ] 250 400
Minimální výška komína [m] 6
Průměr kouřovodu [mm] 140 160
Hmotnost kotle [kg] 270 330 370
Průměr přívodního a zpětného připojení [palec] 1 1 1/2
Průměr vypouštěcího otvoru [palec] 3/4"
Emise hluku [dB] <30
Výška [mm] 940 1050
Šířka [mm] 480 550
Hloubka [mm] 800 870

Konstrukce kotle:

Zplyňovací kotel na dřevo PROSAT DS BIO
